PC電化柱耐震補強に適用する施工治具（TDシリーズ）
地震発生時に電化柱の折損や傾斜による被害を防止するための耐震補強工法に使用する施工治具を開発しました。施工治具は、各施工段階に対応し、それぞれに「TD（東鉄 電化柱耐震）」を冠した名称を付けることでシリーズ化を図っています。

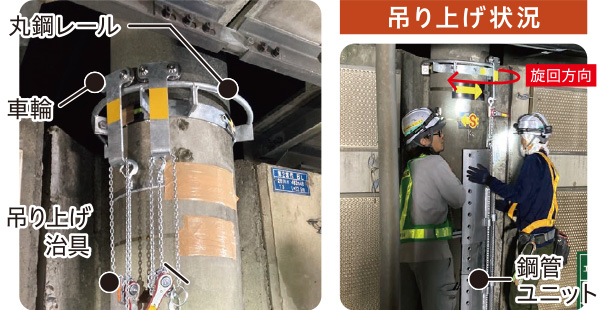

TDクルーン
特許第7203268号
電化柱と壁高欄との離隔が狭隘な箇所で、鋼管ユニットを吊り上げ、回転させながら所定の位置に据え付けることが可能
実績
東北新幹線電化柱耐震補強工事

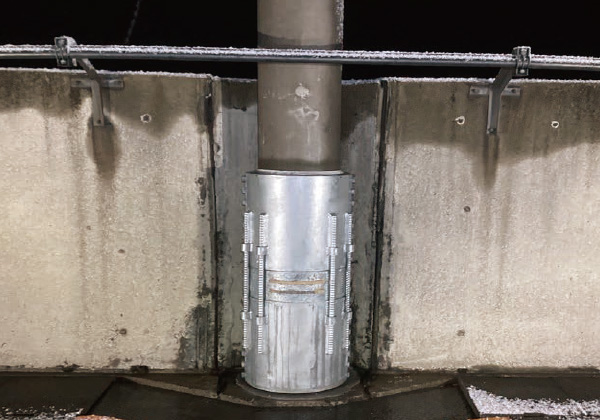

TDユニット（Type-2D）
特許第7303363号
鉄筋が溶接された上下の鋼管ユニットおよび、スリットを設けた中段ユニットから成り、中段のユニット幅を従来よりも広くすることにより、PC鋼線切断における簡易施工が可能
実績
東北新幹線電化柱耐震補強工事
開発パートナー
東日本旅客鉄道株式会社

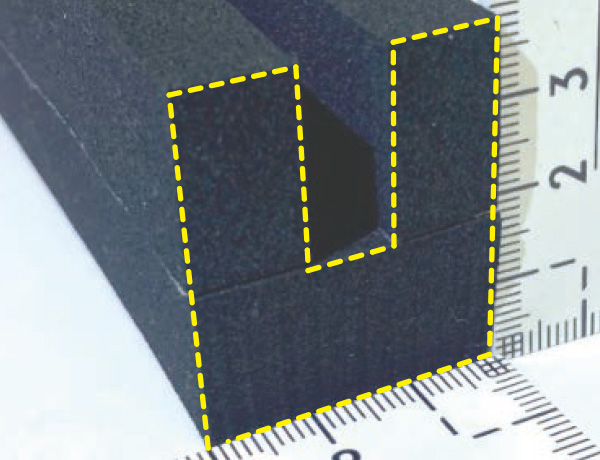

TDストッパー
特許第7203268号
凹型のスポンジ状部材を鋼管ユニット下部に設置することで、設置直後に無収縮モルタルの充填が可能で漏出を防止
実績
東北新幹線電化柱耐震補強工事

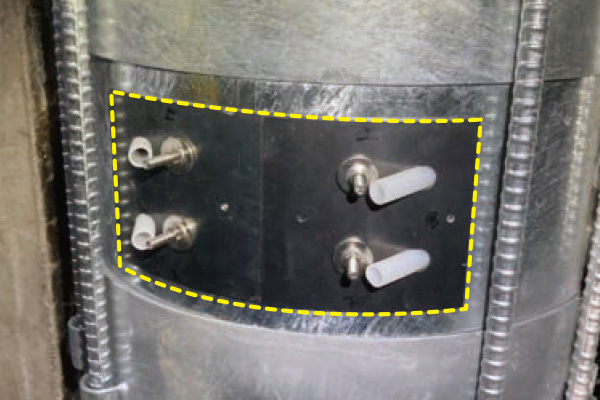

TDスリットガード
意匠第1773331号
中段ユニットに設けられたスリット部に配置する円弧状の金属板で、モルタルを漏出させることなく充填が可能
実績
東北新幹線電化柱耐震補強工事

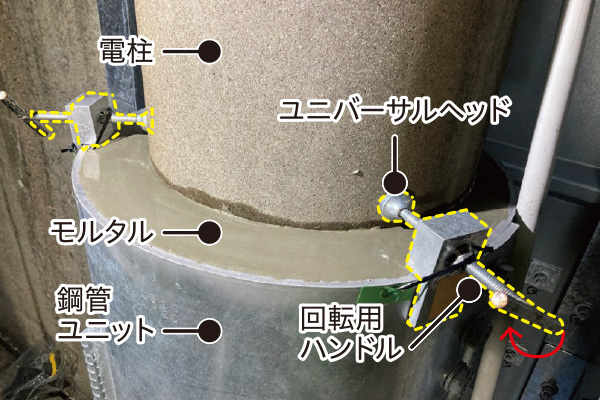

TDスペーサー
特許第7203268号
鋼管ユニット上端に設置する金属製の部材で、無収縮モルタルが硬化するまで電化柱との隙間を保持することが可能
実績
東北新幹線電化柱耐震補強工事

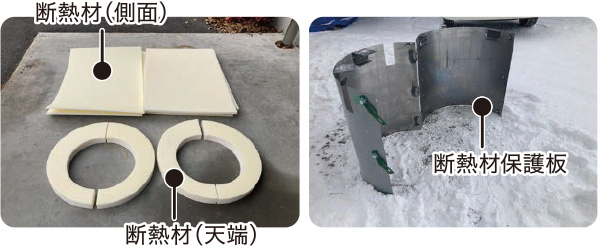

TDガード
特許第7592778号
鋼管ユニット内のモルタルの冬季養生専用の養生材で、施工時及び施工後3日間の外気温が-5℃～0℃になると想定される場合に適用
実績
東北新幹線電化柱耐震補強工事

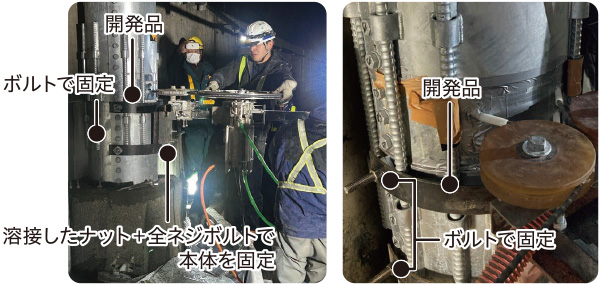

TDカットベース
特許第7632856号
意匠第1787110号
ワイヤーソー本体を鋼管ユニットに固定する治具で、鋼管ユニットのボルト孔を利用することにより、堅固に固定することが可能
実績
東北新幹線電化柱耐震補強工事
開発パートナー
コンクリートコーリング株式会社
