強制振動機TSVⅡ（振之助Ⅱ）

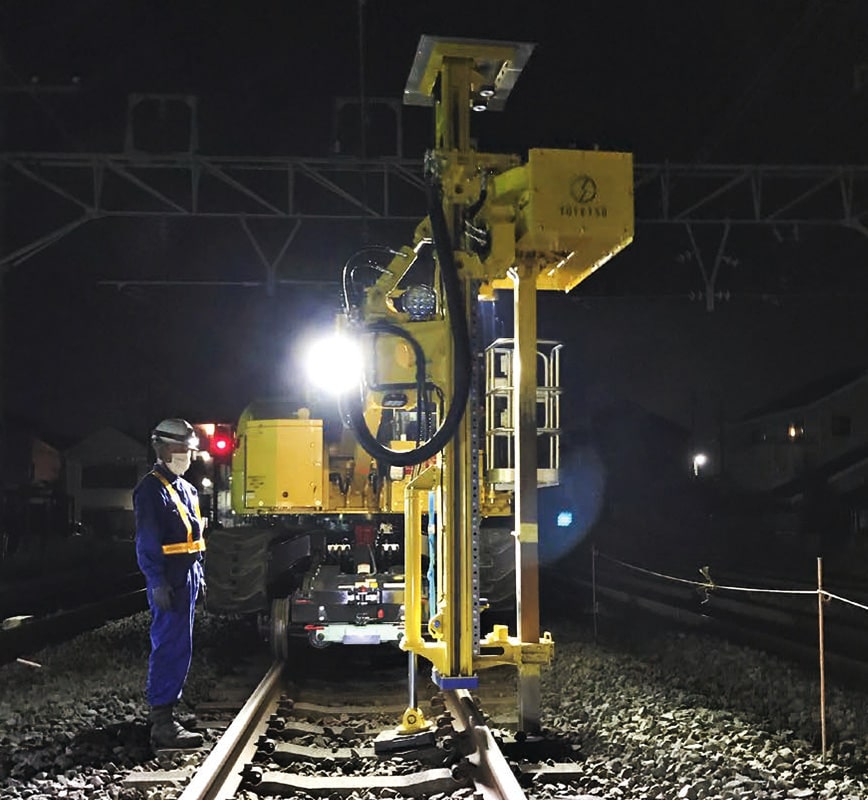

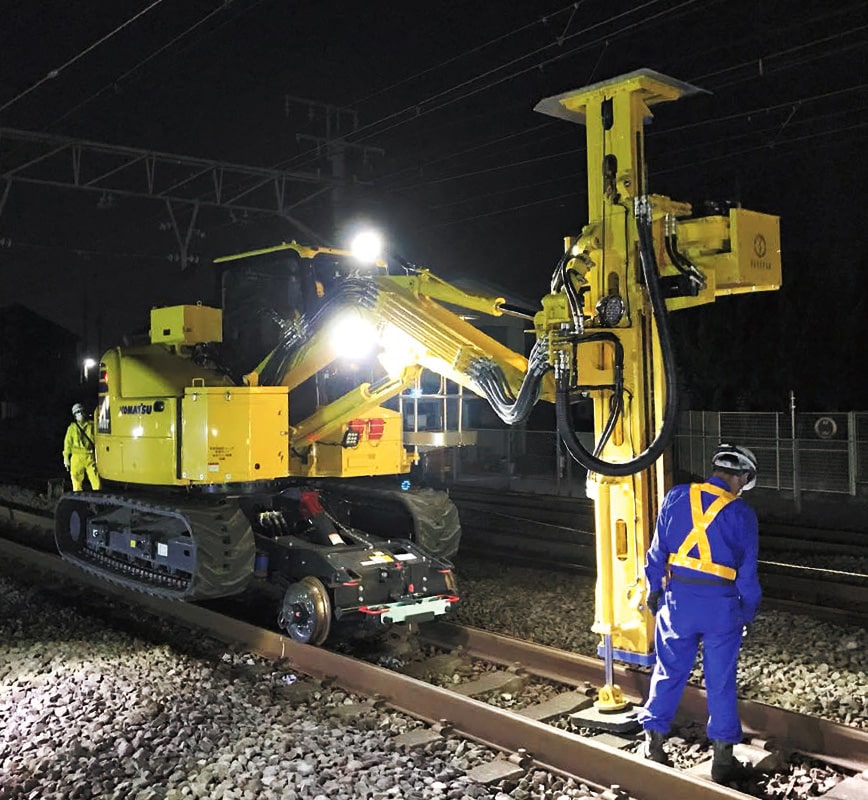

鋼鉄製の杭を路盤へ貫入し振動させることで線路下の空洞を埋める機械です。空洞が埋まると線路陥没の危険性がなくなります。
- 一般的な強制振動機より深い箇所の空洞に対応
- 防音カバー、杭の昇降方式を工夫し、騒音を低減
- き電停止不要となり作業時間が拡大
特徴
- 貫入長2.4mより深い箇所の空洞に対応
- ラック＆ピニオン駆動方式吸音材付き防音カバーによる防音対策
- カント補正（左右8°傾斜）機能を有し、効果的な作業が可能
- ポジショナーによる高さ制限によりき電停止作業不要
- リーダー格納方式を工夫し、安定性・作業性向上
仕様
- ベースマシン：PC-78UUT（0.28㎥軌陸バックホウ）
- 作業時最大高さ：電化区間3,885mm
- 適応軌間：狭軌1,067mm／標準軌1,435mm
- 貫入長：2,400mm
- 作業半径：3,710mm
- 起振力：28.5kN
施工実績
- 東日本旅客鉄道株式会社
- 開発パートナー
- 株式会社エステック
