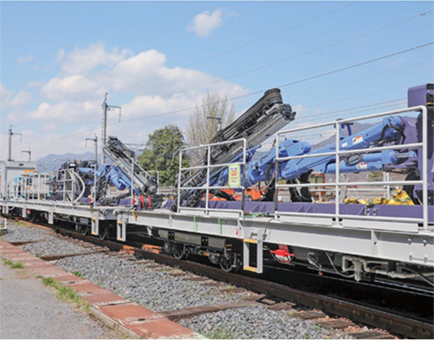

新幹線トンネル用ロックボルト打設機
新幹線が走行するトンネル内にロックボルト（土や岩盤を固定するための金属製の棒状部品）を効率よく打設するための機械です。トンネル内の様々な角度にロックボルトの打設が可能です。
- ロックボルトの施工進捗が概ね1.5倍以上に向上
- 側壁部、下路盤端部打設時の操作性、施工性の向上
特徴
- マシンスライド機構の拡張による施工域拡大
- アームの左右可動領域を拡大
- 伸縮ガイドシェルの採用により、1~4mの自穿孔ボルトの打設に対応（短尺狭陰部施工対応）
仕様
- サイズ：11,090mm（全長）x1,200mm（全幅）x1,680mm（全高）
- 総重量：10.1t
- ドリフタ形式：HD220
- ガイドシェル全長：4,275mm ～ 6,085mm（可変）
- ガイドロータリ角度：360°（＋180° ～ －180° ）

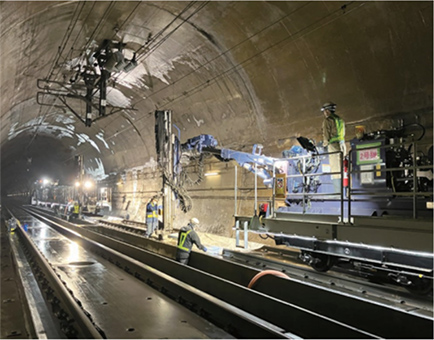

施工実績
- 東日本旅客鉄道株式会社
新幹線トンネル耐震対策工事
- 開発パートナー
- 古河ロックドリル株式会社
