小型つき固め機械 軌陸4頭一体型線路こう上装置（T-S2）

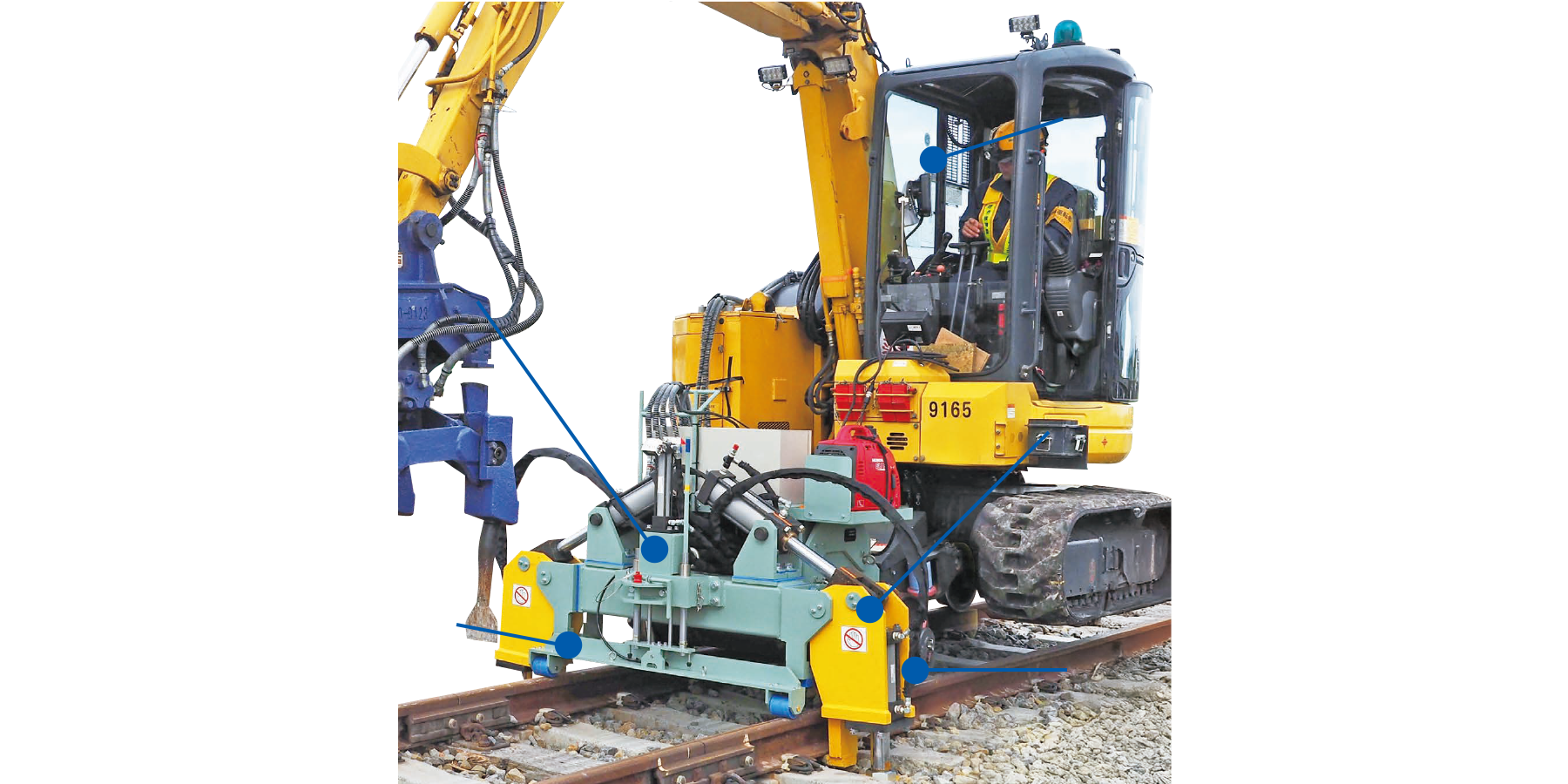

軌陸バックホーの鉄輪部に線路こう上装置を取付け一体化しました。

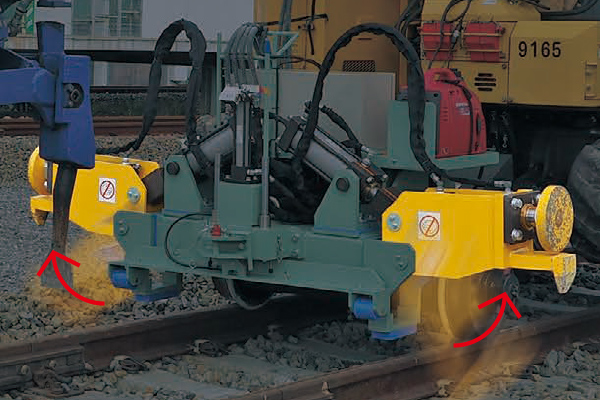

鉄輪の上昇により、オフレール走行を妨げることなく、装着したままの状態で線路内搬入出、回送車への積み降ろしができます。

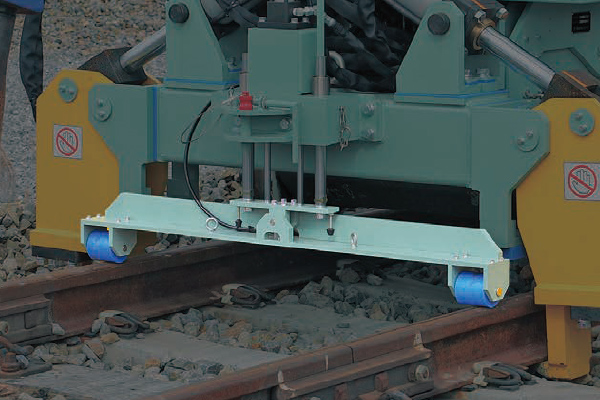

左右レールの高低差を測定する水準器を搭載しています。 施工前（線路こう上前）の水準値を控えておくことで、線路こう上後との水準差をもとにジャッキアップ量をミリ単位で確認できます。

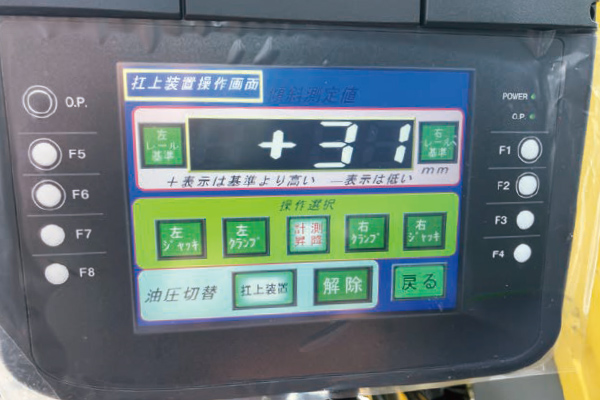

操作パネルで、水準値の確認と操作するジャッキの切り替えができます。操作パネルは軌陸バックホーのオペレーター室に設置してあり、オペレーターが自らパネルを操作し、ジャッキアップ作業を行います。

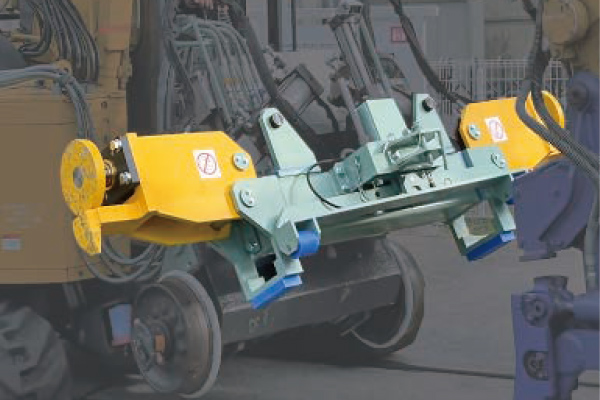

オンレール移動時には、レールクランプと油圧シリンダージャッキを跳ね上げた姿勢をとります。
車両限界に収まる寸法としたことで、ホーム等が介在する狭隘箇所でも運用できます。

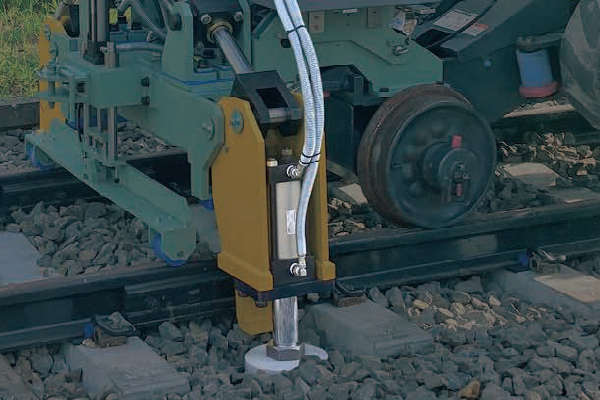

油圧シリンダージャッキの動力には、軌陸バックホー本体の油圧を利用しています。
装置の小型化と100mmを超えるこう上量の確保に寄与しています。
